Como um prédio gigante, ou até a sua própria casa, consegue ficar firme sem afundar no solo? A resposta começa muito antes de levantar a primeira parede. Este artigo apresenta 15 tipos de fundação, organizados em dois grandes grupos, e explica como cada um funciona na prática.
As fundações se dividem em rasas, que ficam mais próximas da superfície, e profundas, que descem muito mais até encontrar um solo firme capaz de sustentar o peso da construção. Entender essa diferença é o primeiro passo para conversar com o engenheiro responsável pela sua obra com mais clareza.
Fundações rasas

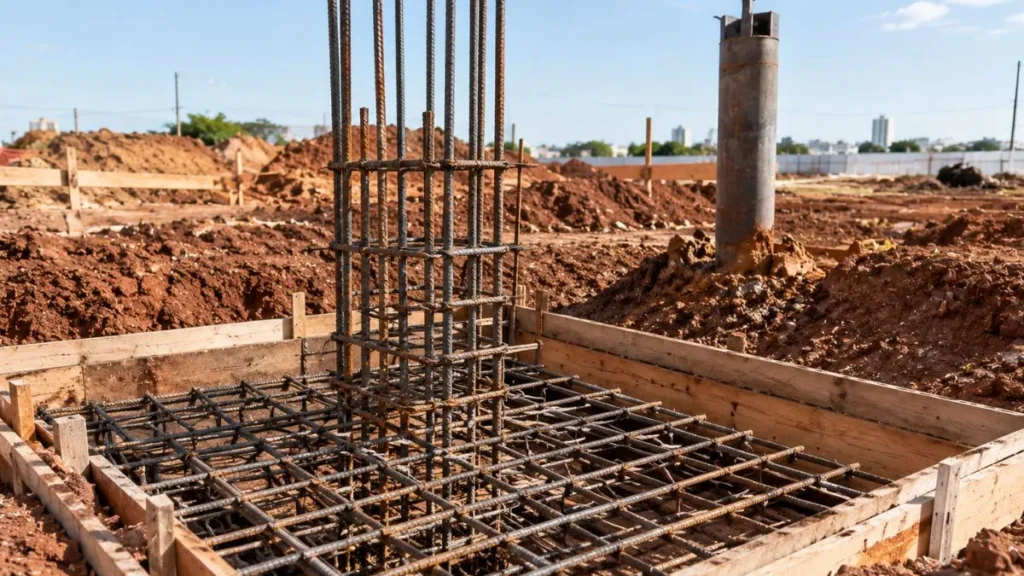

Sapata isolada
A sapata isolada recebe a carga de um único pilar e distribui esse peso sobre uma área maior do terreno, reduzindo a pressão que seria concentrada em um único ponto. É a fundação mais comum em casas e edifícios de pequeno e médio porte, quando o solo próximo à superfície já tem resistência suficiente para suportar as cargas da construção.
Sapata corrida
Quando a carga não vem de um único pilar, mas de uma parede inteira, a sapata corrida entra em cena. Em vez de ficar concentrada em um ponto, ela se estende continuamente ao longo da parede ou de uma linha de apoio, distribuindo o peso da construção por uma faixa maior do terreno. É bastante usada em construções com paredes estruturais e em situações com vários pontos de carga alinhados.
Sapata associada
Quando dois pilares ficam tão próximos que suas sapatas praticamente se encontrariam, pode ser mais vantajoso executar uma única fundação para receber ambos. Essa é a sapata associada, que permite distribuir as cargas dos dois pilares conjuntamente para o solo.
Sapata com viga de equilíbrio
Em terrenos com pouco espaço, é comum um pilar ficar muito próximo do limite do terreno, o que impede a sapata de avançar livremente para fora da construção. Nesses casos, usa-se uma viga de equilíbrio, também chamada de viga alavanca, que conecta a sapata próxima ao limite a outra fundação, ajudando a equilibrar os esforços entre elas.
Sapata escalonada
Nem toda sapata precisa ter um formato completamente plano. A sapata escalonada possui diferentes níveis, formando uma espécie de degraus, o que permite adaptar a fundação às condições específicas da obra, principalmente em terrenos com desníveis ou quando a configuração da construção exige esse formato.
Radier
O radier substitui várias sapatas por uma única grande base. Em vez de cada pilar ter sua própria fundação, uma grande laje ocupa praticamente toda a área da construção e distribui as cargas sobre o terreno. É vantajoso quando o solo superficial não é resistente o suficiente para receber várias sapatas convencionais, ou quando elas ocupariam uma área grande demais da planta.
Baldrame
O baldrame é um dos elementos mais comuns nas construções brasileiras. Funciona como uma viga de fundação, normalmente acompanhando as paredes e ajudando a transmitir suas cargas para o terreno ou para outros elementos da fundação. Visualmente, aparece como uma longa faixa de concreto seguindo o contorno das paredes, muito presente em casas e construções de pequeno porte.
Fundações profundas
Quando o solo próximo à superfície não consegue suportar o peso da construção, a fundação precisa descer muito mais fundo até encontrar um terreno capaz de sustentá-la. É aqui que entram as fundações profundas.
Estaca pré-moldada
Produzidas antes de chegar à obra, geralmente em concreto, as estacas pré-moldadas são instaladas no terreno por equipamentos que aplicam força para fazê-las penetrar no solo. Uma vantagem é que a peça já chega pronta, fabricada sob condições controladas, o que permite alcançar grandes profundidades quando é necessário levar as cargas para regiões mais resistentes do terreno.
Estaca escavada
Nem toda estaca precisa ser cravada. Na estaca escavada, primeiro é feito um furo no terreno, que depois recebe a armadura e o concreto, formando a estaca dentro do próprio solo. Esse método evita o processo de cravação, reduzindo vibrações e impactos que poderiam afetar construções vizinhas, o que a torna uma boa alternativa em áreas urbanas.
Estaca hélice contínua
Nesse sistema, uma haste helicoidal penetra no terreno e, durante sua retirada, o concreto é bombeado continuamente para dentro do espaço deixado pela hélice, com a armadura posicionada no concreto ainda fresco. O processo permite executar estacas rapidamente e com baixo nível de vibração, sendo bastante utilizado em áreas urbanas e próximas a outras construções.
Estaca raiz
Quando o espaço disponível é pequeno ou o acesso à obra é complicado, a estaca raiz é uma alternativa interessante. Ela tem diâmetro relativamente pequeno e é executada por perfuração, seguida da colocação da armadura e da injeção de argamassa. Sua principal característica é a capacidade de trabalhar em locais confinados, sendo usada em reforços de fundação, obras de contenção e locais com acesso restrito.
Estaca Strauss
A estaca Strauss também é executada por perfuração, mas usa um processo diferente: o terreno é perfurado com ferramentas apropriadas, e um tubo metálico ajuda a manter as paredes do furo estáveis durante a execução. Depois, a armadura e o concreto são colocados para formar a estaca.
Estaca Franki
Na estaca Franki, um tubo metálico é introduzido no terreno por golpes de martelo, formando na ponta uma base de concreto compactado que ajuda a transmitir as cargas ao solo. Depois, a estaca é concretada à medida que o tubo é retirado. O método produz estacas com elevada capacidade de carga, mas também gera impactos e vibrações durante a execução.
Tubulão
Diferente dos elementos longos e relativamente estreitos vistos até aqui, o tubulão é uma fundação profunda com uma base muito maior. Ele possui um fuste que desce até determinada profundidade e pode apresentar uma base alargada, apoiada em uma região do solo capaz de suportar grandes cargas.
Caixão
Para fechar a lista, o caixão é uma fundação que pode alcançar dimensões muito maiores que as demais. Funciona como uma grande estrutura levada até determinada profundidade, permitindo transmitir as cargas ao terreno em locais onde as condições próximas à superfície não são adequadas. É um exemplo de até onde a engenharia pode chegar quando o solo não oferece suporte suficiente perto da superfície.
Tabela resumo dos 15 tipos de fundação
| Tipo | Categoria | Quando costuma ser usada |
|---|---|---|
| Sapata isolada | Rasa | Um único pilar, solo superficial resistente |
| Sapata corrida | Rasa | Paredes estruturais ou pontos de carga alinhados |
| Sapata associada | Rasa | Pilares muito próximos entre si |
| Viga de equilíbrio | Rasa | Pilar próximo ao limite do terreno |
| Sapata escalonada | Rasa | Terrenos com desnível ou configuração especial |
| Radier | Rasa | Solo pouco resistente para várias sapatas |
| Baldrame | Rasa | Casas e construções de pequeno porte |
| Estaca pré-moldada | Profunda | Necessidade de grande profundidade |
| Estaca escavada | Profunda | Áreas urbanas, menor vibração |
| Estaca hélice contínua | Profunda | Execução rápida, baixa vibração em áreas urbanas |
| Estaca raiz | Profunda | Espaço reduzido ou acesso restrito |
| Estaca Strauss | Profunda | Perfuração com tubo metálico de contenção |
| Estaca Franki | Profunda | Alta capacidade de carga, tolera vibração |
| Tubulão | Profunda | Base alargada para grandes cargas |
| Caixão | Profunda | Estruturas de grande dimensão |
O que levar dessa comparação para sua obra
Todas essas fundações, da sapata isolada mais simples ao caixão mais robusto, têm o mesmo objetivo: transmitir as cargas da construção ao terreno com segurança. A escolha do tipo ideal depende da resistência do solo, da proximidade de outras construções e do porte do projeto, e essa definição deve sempre partir de um estudo geotécnico e de um projeto estrutural feito por um engenheiro responsável.
Se você está planejando uma obra, vale levar essa lista para a conversa inicial com o engenheiro ou arquiteto, perguntando qual tipo de fundação foi definido para o seu terreno e por quê. Entender essa escolha ajuda a acompanhar a obra com mais segurança desde a primeira etapa, que é justamente aquela que fica invisível depois que a casa está pronta. Para ficar por dentro das novidades da construção continue acompanhado o Portal de noticias da construção
FAQ – Perguntas Frequentes
P: Qual a diferença entre fundação rasa e fundação profunda?
R: A fundação rasa fica próxima da superfície e é usada quando o solo ali já é resistente o suficiente. A fundação profunda desce muito mais, até encontrar uma camada de solo capaz de sustentar as cargas da construção.
P: Qual tipo de fundação é mais usado em casas pequenas?
R: O baldrame e a sapata isolada estão entre os mais comuns em construções residenciais de pequeno porte no Brasil, quando o solo superficial tem boa resistência.
P: Quando é necessário usar estacas em vez de sapatas?
R: Quando o solo próximo à superfície não tem resistência suficiente para suportar as cargas da construção, sendo necessário levar a fundação a uma profundidade maior até encontrar um terreno mais firme.
P: Qual tipo de estaca gera menos vibração na vizinhança?
R: A estaca escavada e a estaca hélice contínua costumam gerar menos vibração e impacto, por isso são bastante usadas em áreas urbanas próximas a outras construções.
P: O que é um radier e quando ele é indicado?
R: O radier é uma grande laje que substitui várias sapatas individuais, distribuindo as cargas sobre toda a área da construção. É indicado quando o solo superficial não é resistente o suficiente para várias sapatas convencionais.
